サイドチェスト製作

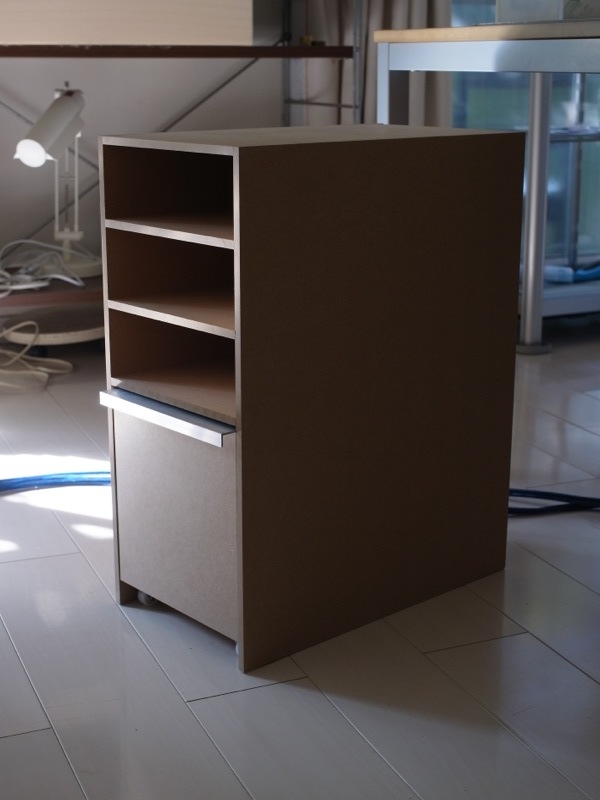

まず完成形から

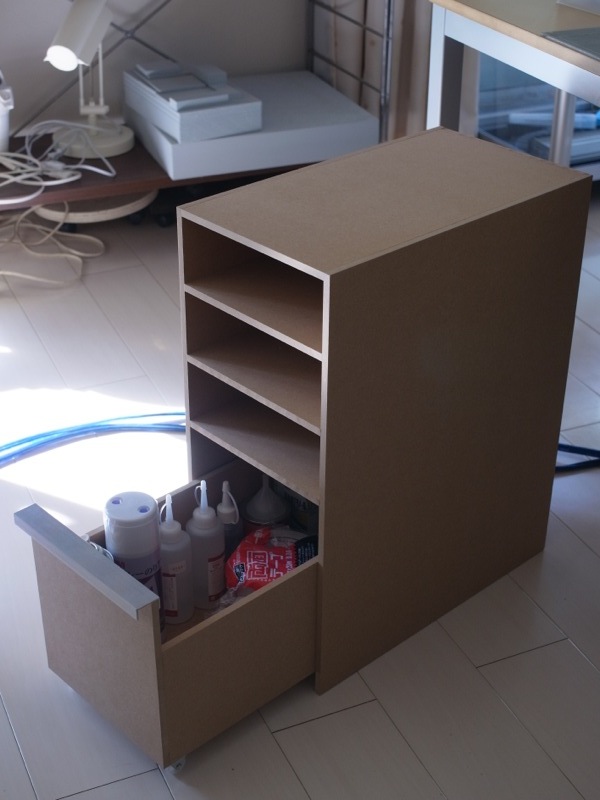

一番下の引き出しには底にキャスターを付けました。(高さ35mmのキャスター使用)


取っ手をどうするかが一番悩みました。
ホームセンターでいい具合のアルミ素材を見つけた事で
グっと製作のモチベーションが上がりました。


1/10くらいの模型。
ホームセンターでカットしてもらうための板取りが大丈夫かどうかの検証をしておけば安心
実際は9mm厚の板を使うわけですが、それを例えば1mmのスチレンボードで模型を作る場合は・・頭悪いなりになんとか計算します。

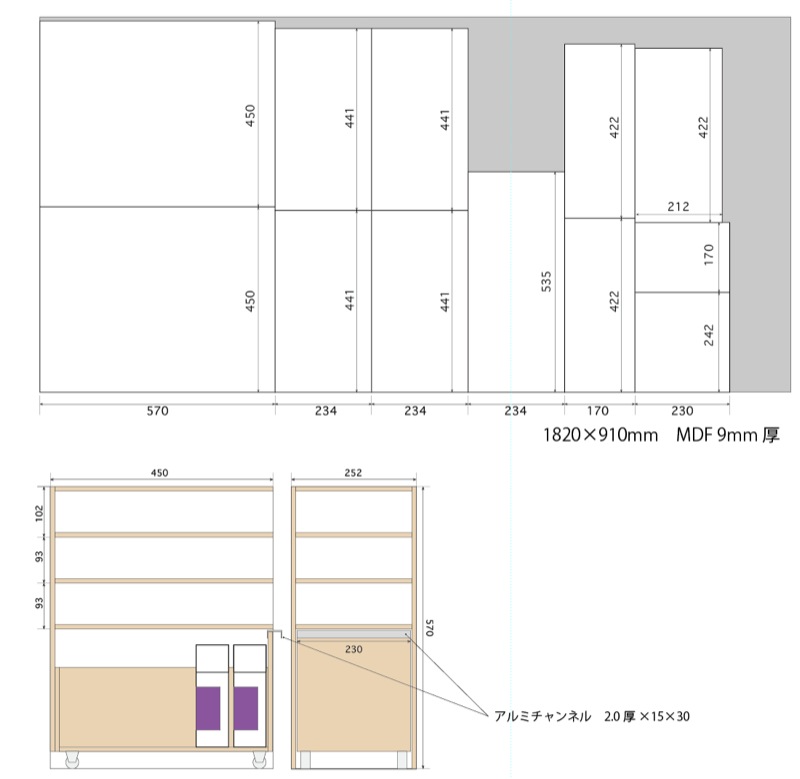

形が決まって、その後の板取り図面を書くのが一番時間がかかります。
何も言わず誰がカットしても上手くいくように、カットする人が楽なように、板取図自体がスッキリ美しく、とか色々あれこれ・・
ホームセンターのおっちゃんにダメ出しもされず首尾よくいきました。


組み立て自体は速攻。
夕食後にちょいちょいっと。
キャスター取り付け以外は全部ボンドで接着なので作業はものすごくサイレント。

本体は中の板を両サイドの板で挟む構造にしたのでおもりを置くだけで固定されます。この構造は作るのが楽。


引き出しは買ったばかりの道具を使って固定。買っただけでなんか使えない、ってケースも多いけどこれは使えた。めずらしい。
アルミとMDFはウルトラ系接着剤で接着。ここもネジを使わずに楽チン。


稼働中。
上の段の引き出しは考え中。
上に乗ってる白い機械はスピーカーセレクター。
そもそもこれを置く場所を作る所から始まりました。

必要に迫られて作るわけですが、やっぱり作る事自体も楽しいですね。


***追記***

板段ボールで引き出しも作りました。
こっちのが時間かかりました。
結構技がいります。
3mm厚の板ダンを折って作るのですが
厚みの計算が微妙で難しい。折ると大体1mm〜2mm程度太るというのを割り出して
引き出しの外枠から2mmくらいマイナスして、とか
作りながら必要に応じてカットするすきまを開けたりして。
たぶん薄めのMDFでカットしてもらって作る方が楽です。




  取っ手は無しで隙き間から引き出す方式



よく見えないけど段ボールにカットと折り目のラインを引きます。
下の方にかすか見える斜めの線は間違ってカットして木工用ボンドでくっつけたあと


一応サイズ。赤が折り目。最初にこの通りにカットして色々と隙き間をカットしていきます。


枠は2重にしました。手前と後ろはサイドを折り込んでいるので3重



引き出しというよりパッと取り出してザザーと中身を探せるようにしました。
ちなみに入ってるのは建築模型で使う丸棒、色々なサイズの丸柱につかうやつです。
在庫を確かめないで買って来ちゃうから無駄に増えるんですよね〜。

段ボールなので軽くてススーと摩擦も少なく快適!





                        ブログランキング・にほんブログ村へ
[PR]
by vibrato74 | 2015-11-03 23:16 | 庭以外 | Comments(4)
Commented by cottun at 2015-11-04 09:36
おー!素晴らしい♪
Commented by elliejane at 2015-11-04 14:34
すごーい!MDF・・って接着だけで使えるンですね!!
耐荷重はどのくらいあるんでしょう?
狭い私の部屋にピッタリな棚ってなかなか見つからないので・・
これは使えるかも~♪
Commented by vibrato74 at 2015-11-05 18:46
cottunさん
割と本気出しました。庭の工作物よりもなんか楽しいかもしれない・・なんでだろう。
キレイに塗装したりするとまた違う楽しみもあるかもしれません。あまりハマりたくないようなやってみたいような。
Commented by vibrato74 at 2015-11-05 18:51
elliejaneさん
これは使えるかも〜って言っても、売ってませんからね〜♪
お部屋で作ってみるのもいいかもですよ。
耐過重は自分が乗っかる気はしないけど5キロのお米3袋くらいでしょうか。木工用ボンドはかなり強力ですよ。
この図面をホームセンターへ持っていけば簡単につくれるかも。誰か作らないかな〜。
